La mise à la terre d’un panneau solaire consiste à relier les masses métalliques de l’installation (cadres des modules, rails de fixation, onduleur) au circuit de terre du bâtiment. Cette connexion permet d’évacuer vers le sol tout courant de défaut, qu’il provienne d’un défaut d’isolement ou d’une surtension atmosphérique. En France, cette opération est encadrée par la norme NF C 15-100 et le guide UTE C15-712, qui s’appliquent dès qu’une installation photovoltaïque est raccordée au réseau électrique.
Différence entre mise à la terre et mise à la masse sur une installation photovoltaïque
Ces deux notions sont souvent confondues, alors qu’elles désignent des opérations distinctes sur un circuit solaire. Les mélanger conduit à des erreurs de câblage qui compromettent la protection des personnes.
La mise à la masse relie entre eux tous les éléments conducteurs accessibles de l’installation : cadres aluminium des panneaux, structure de montage, coffret de protection. On parle de liaison équipotentielle. Son rôle est d’empêcher qu’une différence de potentiel dangereuse n’apparaisse entre deux pièces métalliques que quelqu’un pourrait toucher simultanément.
La mise à la terre prolonge cette chaîne jusqu’au piquet de terre ou au conducteur principal de terre du tableau électrique. C’est elle qui permet au dispositif différentiel (interrupteur 30 mA) de détecter une fuite de courant et de couper le circuit. Sans cette connexion au sol, le différentiel ne déclenche pas, même si la liaison équipotentielle entre les panneaux est correcte.

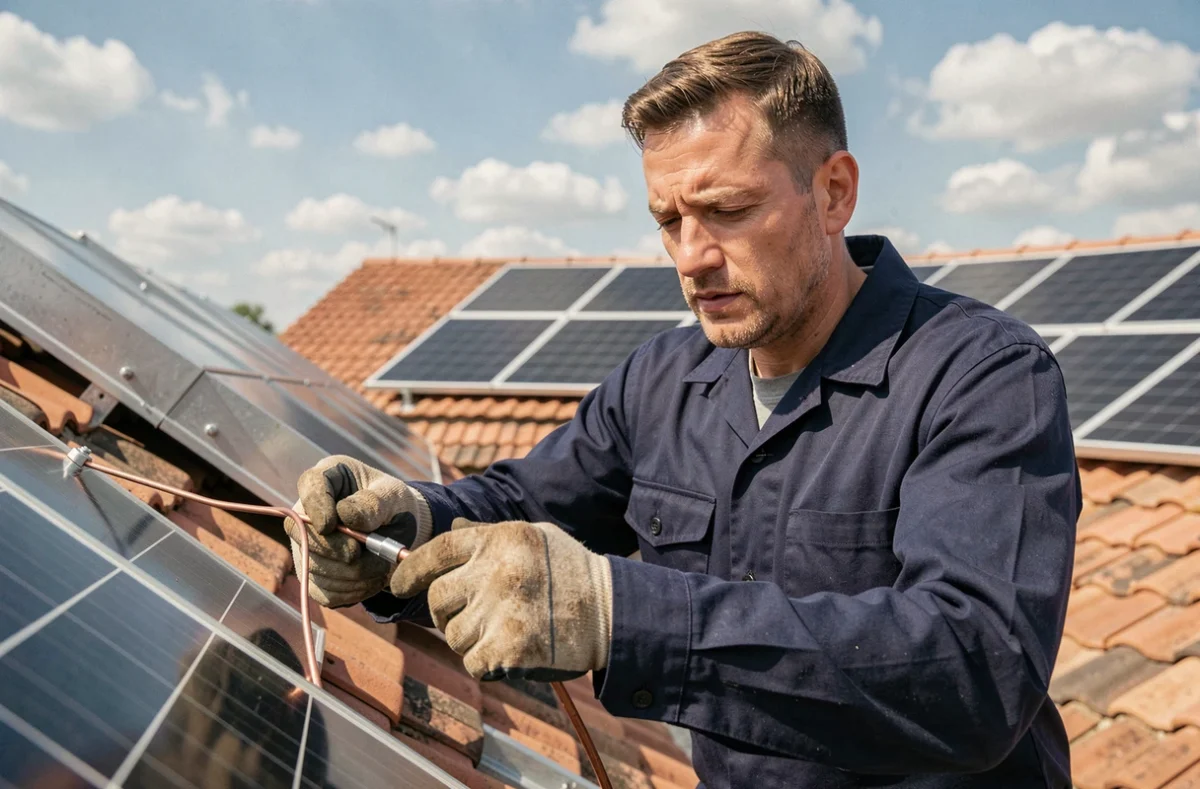

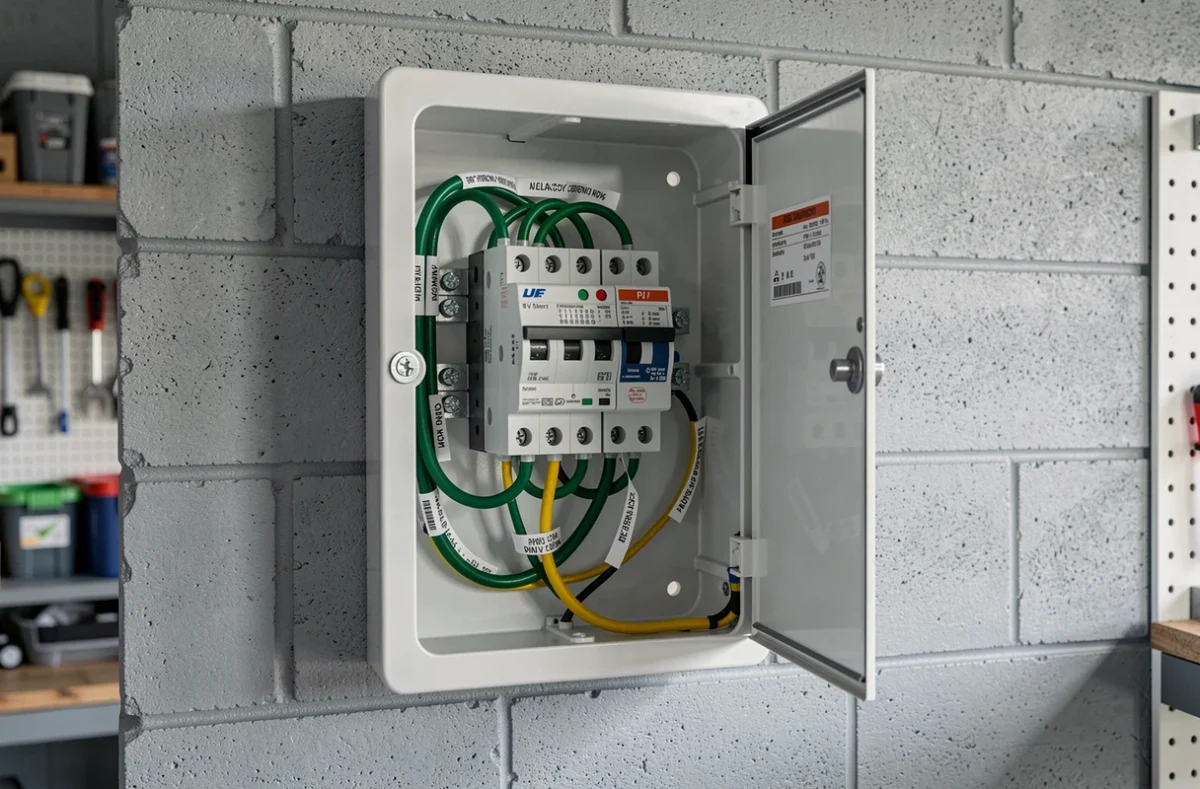

En pratique, les deux opérations se réalisent ensemble. La liaison équipotentielle entre modules et rails se fait souvent par des agrafes métalliques dédiées, puis un conducteur en cuivre relie l’ensemble à la barrette de terre du tableau électrique.
Obligation légale de la mise à la terre : ce que disent la norme NF C 15-100 et le guide UTE C15-712
La norme NF C 15-100 régit l’ensemble des installations électriques basse tension en France. Elle impose que toute masse métallique susceptible d’être mise accidentellement sous tension soit reliée à la terre. Les panneaux solaires raccordés au réseau domestique entrent dans ce périmètre.
Le guide UTE C15-712 précise les règles spécifiques aux installations photovoltaïques. Il détaille le dimensionnement des conducteurs de protection, le type de liaison équipotentielle à réaliser et les dispositifs de protection contre les surtensions à installer selon la configuration du site.
Cas des kits plug and play et de l’autoconsommation sans injection
Un kit solaire branché sur une prise ne dispense pas du respect des règles de sécurité électrique. L’absence d’injection sur le réseau ne supprime pas l’obligation de mise à la terre des masses métalliques. Même en autoconsommation totale avec convention CACSI (convention d’autoconsommation sans injection), le circuit électrique du bâtiment reste soumis à la NF C 15-100.
Le fil de terre présent dans le câble d’alimentation d’un kit plug and play protège le micro-onduleur, mais ne remplace pas la liaison équipotentielle entre les cadres des panneaux et la structure de fixation. Si les modules sont posés sur un balcon métallique ou un toit avec rails aluminium, ces éléments doivent être reliés au conducteur de terre.
Quand le Consuel intervient-il ?
Pour les installations raccordées au réseau avec injection (vente de surplus ou vente totale), l’attestation de conformité Consuel est obligatoire avant la mise en service. Le contrôleur vérifie la continuité de la mise à la terre et la présence des protections différentielles adaptées. L’ajout d’une batterie de stockage ou une modification du circuit électrique existant peut aussi déclencher l’exigence d’une attestation Consuel, même pour une installation initialement en autoconsommation simple.
Risques concrets d’une mise à la terre absente ou mal réalisée
Un défaut d’isolement sur un panneau solaire peut mettre le cadre métallique sous tension. Si ce cadre n’est pas relié à la terre, le courant de fuite ne circule pas vers le sol et le dispositif différentiel ne coupe pas le circuit. Toute personne qui touche la structure risque une électrocution.
Les surtensions liées à la foudre représentent un second risque. Un impact direct ou indirect sur une installation non reliée à la terre peut détruire le micro-onduleur, l’onduleur central, voire endommager le tableau électrique du bâtiment. Le remplacement d’un onduleur coûte plusieurs centaines d’euros, un montant largement supérieur au prix de la mise à la terre elle-même.
Un troisième problème, moins visible, concerne les perturbations électromagnétiques. Sans équipotentialité correcte, des boucles d’induction peuvent apparaître dans le câblage et perturber le fonctionnement des micro-onduleurs ou réduire la précision du monitoring de production.
Section de câble, piquet de terre et parafoudre : critères techniques à vérifier
Le dimensionnement de la mise à la terre ne se résume pas à tirer un fil vert-jaune entre un panneau et le tableau. Plusieurs paramètres conditionnent la conformité et l’efficacité de la protection.
- La section du conducteur de protection dépend de la puissance de l’installation et de la longueur du cheminement. Le guide UTE C15-712 fournit les valeurs minimales à respecter selon ces paramètres. Un conducteur sous-dimensionné peut fondre en cas de court-circuit, annulant toute protection.
- La résistance de la prise de terre du bâtiment doit être suffisamment basse pour permettre le déclenchement du différentiel. Une valeur trop élevée empêche le courant de fuite de circuler correctement vers le sol. Un électricien peut mesurer cette résistance avec un telluromètre.
- Le parafoudre (SPD) côté courant continu est recommandé par le guide UTE C15-712 dans les zones exposées à la foudre. Il se place entre les conducteurs DC et la terre pour écrêter les surtensions transitoires avant qu’elles n’atteignent l’onduleur.

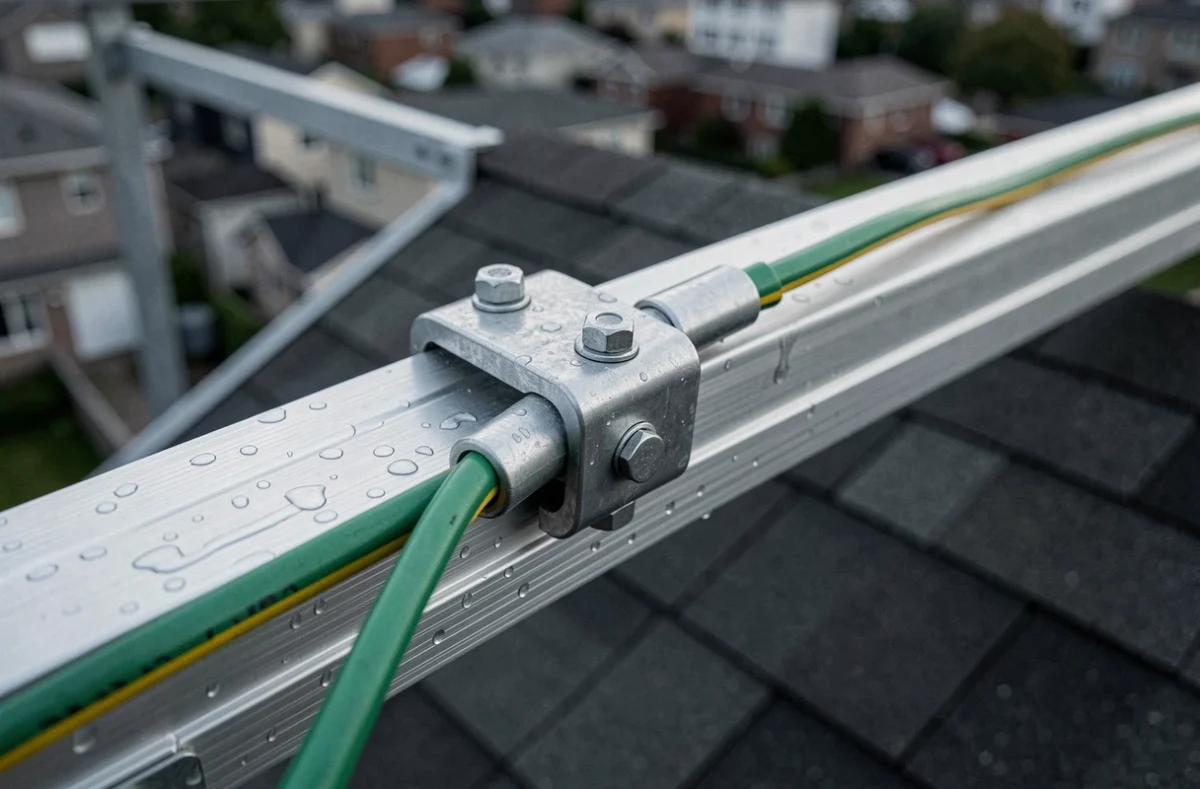

- Les agrafes de liaison équipotentielle (type Terragrif ou équivalent) assurent le contact électrique entre le cadre du panneau et le rail de montage. Un simple contact mécanique entre deux pièces aluminium ne suffit pas : l’oxydation crée une couche isolante qui dégrade la continuité électrique au fil du temps.
Coût et délais d’une mise à la terre photovoltaïque
Le coût de la mise à la terre varie selon la complexité de l’installation. Pour un kit de quelques panneaux en toiture avec un réseau de terre existant en bon état, le matériel nécessaire (conducteur cuivre, agrafes, bornes de raccordement) représente une dépense modeste, souvent inférieure au prix d’un seul panneau.

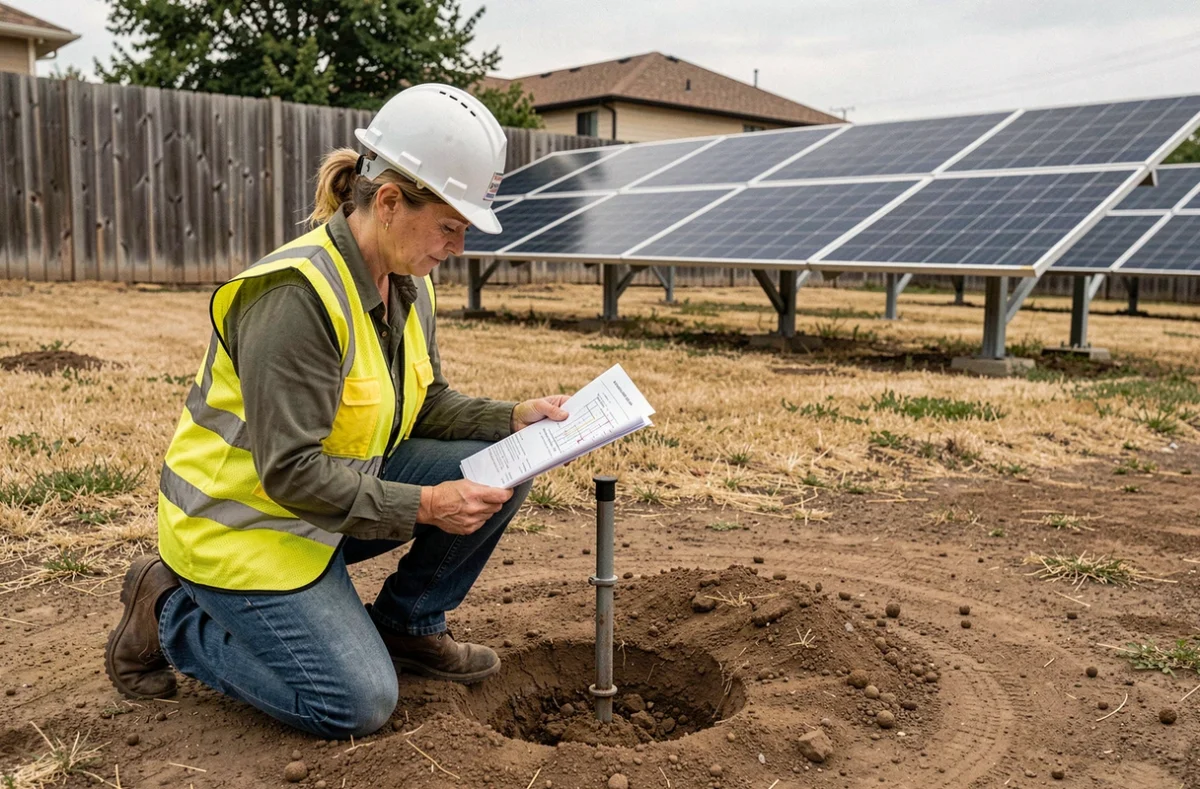

Lorsque la prise de terre du bâtiment est inexistante ou défaillante (cas fréquent dans les maisons anciennes), il faut ajouter la pose d’un piquet de terre et le passage d’un conducteur jusqu’au tableau. Ce poste peut représenter un surcoût significatif, surtout si le cheminement du câble est long ou complexe.
Pièges fréquents qui font grimper la facture
Le premier piège est de découvrir, au moment de l’installation des panneaux, que la prise de terre existante ne respecte pas les valeurs requises. Il faut alors reprendre le réseau de terre du bâtiment, ce qui peut impliquer des travaux de terrassement.
Le second piège concerne les installations en surimposition sur des toitures anciennes. Le passage du conducteur de terre depuis les combles jusqu’au tableau électrique situé au rez-de-chaussée nécessite parfois de percer des planchers ou de cheminer en apparent, avec un impact esthétique et un temps de main-d’oeuvre supplémentaire.
Faire réaliser un diagnostic de la terre existante avant de commander les panneaux permet d’anticiper ces surcoûts et d’intégrer le budget mise à la terre dans le devis global de l’installation.
Panneaux classe II : une dispense partielle de mise à la terre
Certains panneaux solaires sont classés en double isolation (classe II). Leur conception intègre une isolation renforcée entre les parties actives et les surfaces accessibles, ce qui réduit le risque de mise sous tension du cadre.
Un panneau classe II ne dispense pas de la liaison équipotentielle de la structure de montage. Les rails, les pattes de fixation et tout élément métallique en contact avec la toiture restent soumis à l’obligation de mise à la terre. La classe II allège les exigences sur le cadre du module lui-même, mais pas sur le reste de l’installation.
Vérifier la classe d’isolation de vos panneaux figure parmi les points à examiner avant de dimensionner le réseau de terre. Cette information apparaît sur la fiche technique du module, identifiée par le symbole du double carré.
La mise à la terre reste l’un des postes les moins coûteux d’une installation photovoltaïque, mais aussi l’un des plus négligés sur les projets en autoconstruction. Une liaison équipotentielle bien réalisée et raccordée au réseau de terre du bâtiment protège à la fois les personnes et le matériel pour toute la durée de vie des panneaux.
