Le pureau d’une tuile canal ne se lit pas sur une fiche produit comme une cote définitive. C’est une valeur calculée, qui bouge selon la pente du toit, la zone de vent et le recouvrement imposé par le DTU 40.22. Poser des liteaux sans recalculer ce pureau pour chaque versant revient à travailler avec une marge d’erreur qui se paie en tuiles manquantes ou en défaut d’étanchéité.

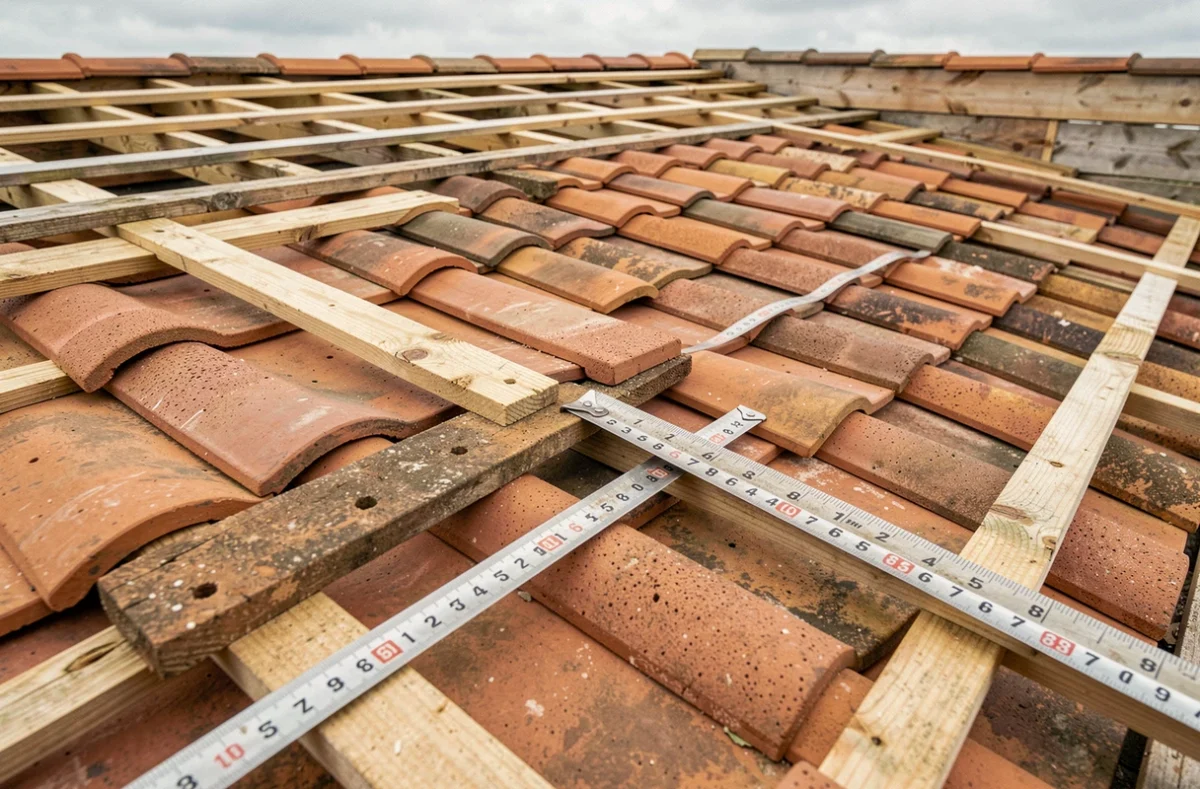

Mesure du pureau sur tuile canal : de dessus de liteau à dessus de liteau
La plupart des erreurs de liteaunage ne viennent pas de la formule de calcul. Elles viennent de la mesure physique sur le toit. L’écartement des liteaux se mesure de dessus de liteau à dessus de liteau, pas en axe à axe.
La différence paraît anodine, mais sur une section de liteau courante (souvent autour de 27 x 40 mm ou 32 x 50 mm selon la portée), quelques millimètres d’écart cumulés sur toute la longueur du rampant décalent le dernier rang de plusieurs centimètres.
Cette précision est absente de beaucoup de guides qui présentent le calcul du pureau comme un simple exercice arithmétique. Sur le terrain, un couvreur qui pose son mètre entre les axes des liteaux obtient un pureau légèrement supérieur au pureau réel. Résultat : le recouvrement entre tuiles de courant et tuiles de couvert diminue, et l’eau trouve un chemin.
Formule de calcul du pureau et rôle du recouvrement
La formule reste simple dans son principe : pureau = longueur utile de la tuile moins le recouvrement. Pour une tuile canal, la longueur utile correspond à la partie exposée aux intempéries une fois les tuiles emboîtées. Le recouvrement, lui, n’est pas un choix libre.
Ce qui fait varier le recouvrement exigé
Le DTU 40.22 fixe des recouvrements minimaux qui augmentent quand la pente diminue ou quand l’exposition au vent se durcit. Une toiture en zone littorale avec une pente modérée imposera un recouvrement plus généreux qu’un toit abrité à forte pente dans l’arrière-pays.
- Une pente faible (sous la pente minimale admissible par le fabricant) oblige à resserrer le pureau pour garantir l’écoulement sans infiltration.
- Une zone de vent forte (classée selon les règles NV) impose un recouvrement accru pour éviter le soulèvement des tuiles de couvert.
- L’avis technique du fabricant peut fixer un recouvrement supérieur à celui du DTU, et c’est alors cette valeur qui prime.
Le pureau n’est donc pas une donnée unique par modèle de tuile. Il se resserre quand la pente est faible ou l’exposition au vent est forte. Un même lot de tuiles canal posé sur deux versants d’orientations différentes peut nécessiter deux pureaux distincts.
Écartement des liteaux : traduction du pureau sur la charpente

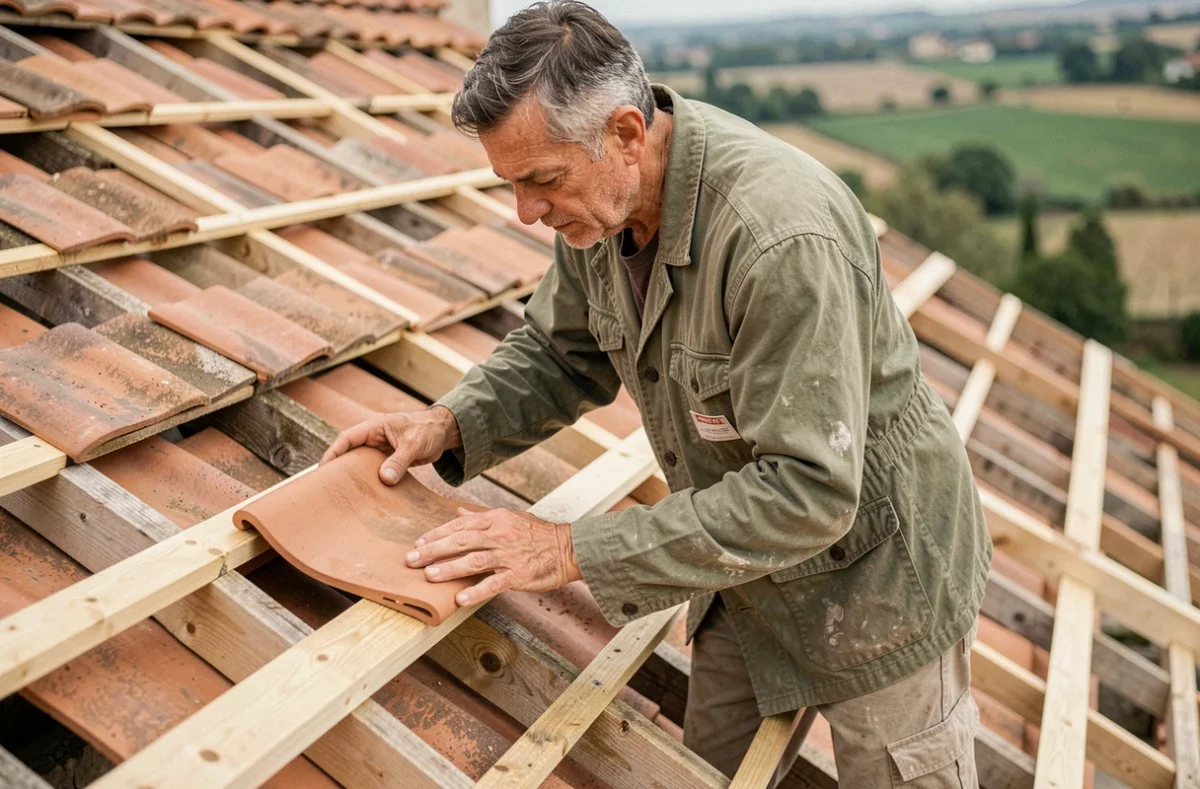

Une fois le pureau déterminé, l’écartement des liteaux en découle directement : chaque liteau est posé à une distance égale au pureau calculé, mesurée depuis le dessus du liteau précédent. Le liteaunage transforme un calcul théorique en implantation physique sur les chevrons ou le voligeage.
Le cas du premier liteau en égout
Le rang d’égout constitue une exception au calepinage régulier. Le premier liteau est souvent doublé ou rehaussé pour compenser l’absence de tuile en amont et donner aux premières tuiles de courant la bonne inclinaison. Sans cette correction, le rang d’égout s’affaisse légèrement, ce qui crée une cuvette où l’eau stagne au lieu de s’écouler vers la gouttière.
Le premier liteau peut être doublé ou surélevé d’une épaisseur de cale selon le profil de la tuile et l’épaisseur du liteau courant. Ce détail de mise en œuvre ne figure pas toujours dans les notices fabricant, mais les retours terrain convergent sur ce point : négliger le rang d’égout est la première cause de désordre visible sur une couverture canal neuve.
DTU 40.22 et tuile canal : ce que le texte impose vraiment
La confusion est fréquente entre le DTU 40.22, qui régit la pose des tuiles canal de terre cuite, et les DTU 40.21 ou 40.211 applicables à d’autres familles de tuiles de terre cuite (tuiles plates, tuiles à emboîtement). Sur un chantier de rénovation où plusieurs types de couverture coexistent, appliquer le mauvais DTU fausse le calcul du pureau et du recouvrement.
Le DTU 40.22 précise les pentes minimales admissibles par région climatique, les recouvrements en fonction de la pente et de l’exposition, ainsi que les fixations obligatoires (scellement, clouage, crochetage) selon la zone de vent. Il ne donne pas un pureau universel. Il donne un cadre à l’intérieur duquel le pureau se calcule, tuile par tuile, versant par versant.
Quand l’avis technique du fabricant complète le DTU
Les fabricants de tuiles canal (Imerys, Terreal, Edilians) publient des avis techniques qui peuvent imposer des contraintes supplémentaires : pureau maximum, recouvrement minimum, pente minimale plus stricte que celle du DTU. En cas de litige ou de sinistre, c’est la valeur la plus contraignante qui s’applique. Ignorer l’avis technique au profit du seul DTU expose à un refus de garantie décennale.
Vérification du calepinage avant la pose de tuile canal
Avant de fixer le premier liteau, un tracé à sec sur le rampant permet de vérifier que le nombre de rangs tombe juste entre l’égout et le faîtage. Si le dernier rang ne correspond pas au pureau calculé, deux options se présentent : répartir l’écart sur l’ensemble des rangs (en modifiant légèrement chaque pureau dans la fourchette admissible) ou accepter un rang de faîtage ajusté.
- Tracer les emplacements de liteaux au cordeau sur les chevrons avant fixation.
- Poser une rangée de tuiles à blanc pour confirmer le recouvrement réel.
- Vérifier que le pureau reste dans la fourchette du DTU 40.22 et de l’avis technique sur chaque rang, y compris après ajustement.
Répartir un écart de quelques millimètres par rang est courant et accepté. En revanche, compenser un défaut de calepinage en réduisant le recouvrement sous le minimum normé crée un vice caché que la prochaine pluie battante révélera.
Le calcul du pureau et l’écartement des liteaux sur une couverture canal ne relèvent pas d’une recette unique. Chaque toit impose ses propres contraintes de pente, d’exposition et de modèle de tuile. Reprendre la mesure sur chaque versant, vérifier le rang d’égout, croiser le DTU 40.22 avec l’avis technique du fabricant : c’est ce travail préparatoire qui sépare une couverture durable d’une toiture à reprendre sous garantie.
